Brava Desktopは、初期設定ではペーパー空間（レイアウト）のデータを1ページ目として表示し、モデル空間はその次ページとして表示する仕組みになっています。
▼Brava Desktop 7.3以降を使用している場合
設定ファイルの編集用ツール「igc.loaders.configuration.exe」を使用することで、読み込み順を変更することができます。
- Brava Desktopを終了します。
- Brava Desktopのインストールフォルダ直下（下記）にある「igc.loaders.configuration.exe」を右クリックし、「管理者として実行」を選択します。
■32bitOSの場合
C:¥Program Files¥IGC¥Brava! Desktop¥igc.loaders.configuration.exe
■64bitOSの場合
C:¥Program Files (x86)¥IGC¥Brava! Desktop¥igc.loaders.configuration.exe

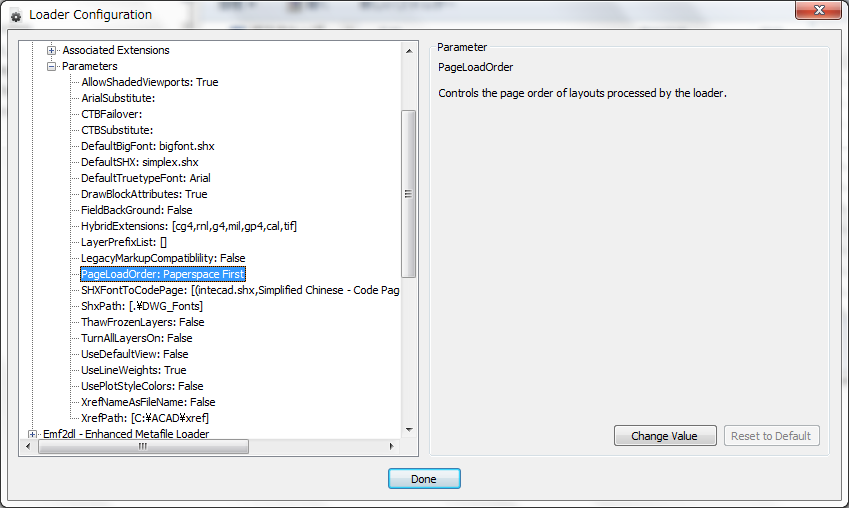

- 「Loader Configration」画面が表示されるので、［Dwg2dl - AutoCAD 2D Drawing Loader］−［Parameters］−［PageLoadOrder］をクリックしてから［Change Value］ボタンをクリックします。
-

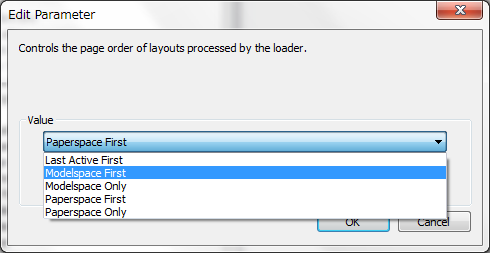

「Edit Parameter」画面が表示されるので、以下のいずれかのパラメータを使用して、読み込み順を変更します。
・「Paperspcase First」（既定値）を選択すると、ペーパー空間（レイアウト）が先に表示される
・「Paperspcase Only」を選択すると、ペーパー空間（レイアウト）だけが表示される
・「Modelspcase First」を選択すると、モデル空間が先に表示される
・「Modelspcase Only」を選択すると、モデル空間のみ表示される
-

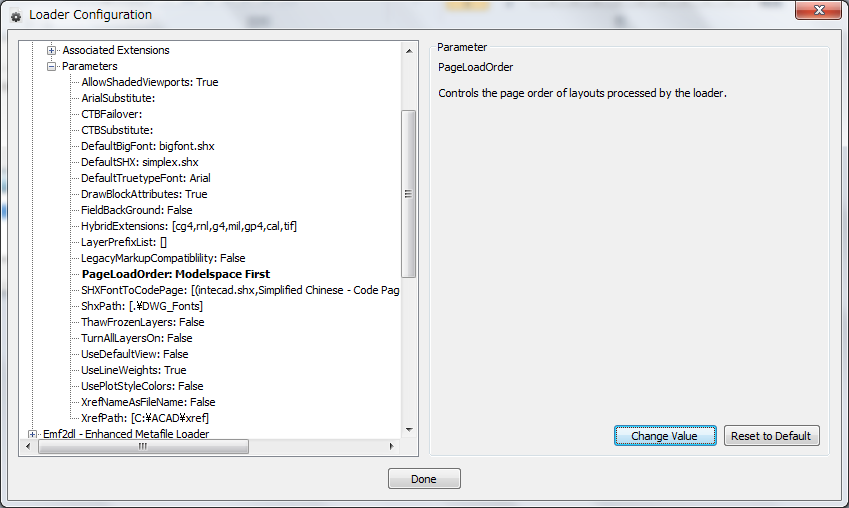

「Loader Configration」画面に設定内容が反映されていることを確認してから、［Done］ボタンをクリックして本ツールを終了します。
- 上書き保存に確認メッセージが表示されるので、［はい］ボタンをクリックします。
▼Brava Desktop 7.0 〜 Brava Desktop 7.2を使用している場合
設定ファイル「myrdrv.ini」を編集することで、読み込み順を変えることができます。
- Brava Desktopインストール先フォルダをエクスプローラで参照する
(例) Windows 7やWindows 8（64ビット）にインストールしている場合
C:¥Program Files (x86)¥IGC¥Brava! Desktop
- Brava! Desktop フォルダ直下にある「myrdrv.ini」をメモ帳などのテキストエディタで開く
- 335行目の前後にあるパラメータ「PageLoadOrder=0」（[DWG2DL]セクション）を編集してから上書き保存する
【編集対象行】
PageLoadOrder=0
【編集方法】
・「PageLoadOrder=0」（既定値）のままだと、ペーパー空間（レイアウト）が先に表示される
・「PageLoadOrder=1」に設定すると、モデル空間が先に表示される
・「PageLoadOrder=2」に設定すると、ペーパー空間（レイアウト）のみ表示される
・「PageLoadOrder=3」に設定すると、モデル空間のみ表示される
- 「myrdrv.ini」の更新日時が更新されていることを確認する
以上です。元の状態に戻す場合は、手順3の作業前の状態に値を戻してください。
注意事項：
・Brava Desktopの再インストールやバージョンアップが行われると、本パラメータは初期値に戻ります。
|
